-- DESCRIÇÃO

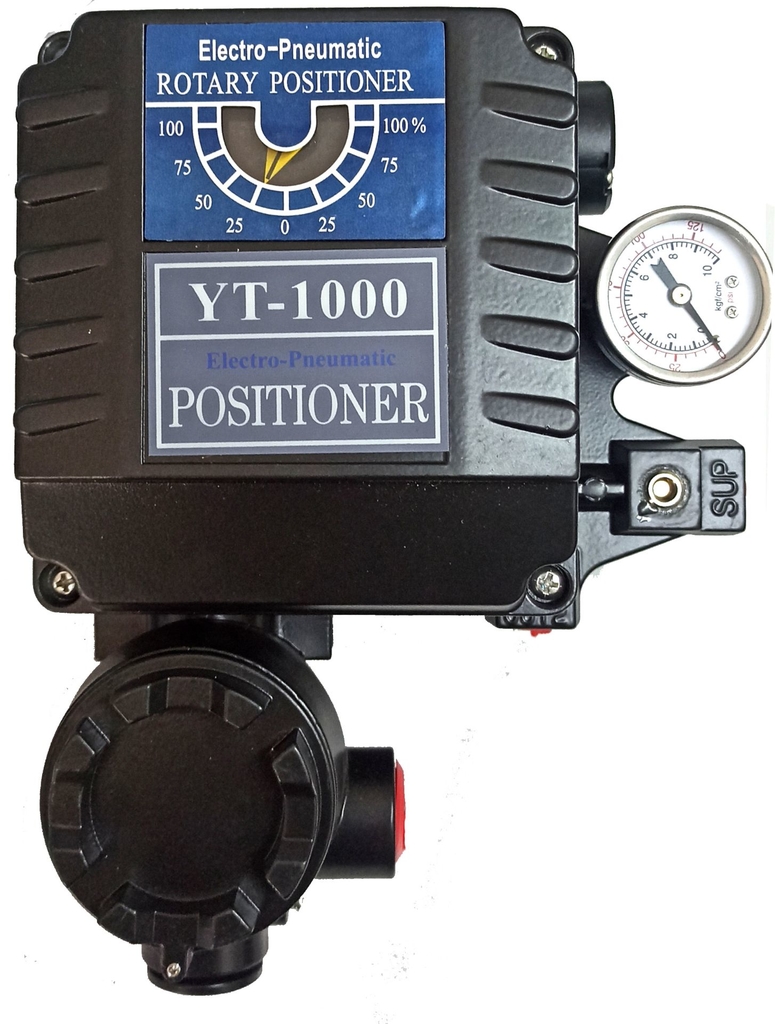

Posicionador eletropneumático ROTATIVO - YT1000R, simples ou dupla ação, com sistema de controle através de corrente de 4 a 20 mA, possui suporte para fixação, podendo ser usado em atuadores, válvulas de controle rotativas (esfera, borboleta, dampers, etc.), haste NAMUR consagrada pelo uso no campo, que fornece alto desempenho e operação segura, o sinal elétrico do controlador é comparado com a posição da válvula, enviando ou eliminando ar para o atuador da válvula, corrigindo sua posição. Portanto, a posição da válvula é garantida para qualquer sinal de saída do controlador sem acarretar erros com a variação de pressão diferencial.
Baixo Consumo de Ar, Fácil instalação, calibração e manutenção.
-- DADOS TÉCNICOS
Sinal de entrada: 4-20 mA DC
Feedback: -
Quantidade de fios: 02 fios
Impedância: 250 +/- 15 Ohm
Pressão de Alimentação: 1,4 ~ 7,0 kgf/cm2 (20 - 100psi)
Curso: 0°-90° / 10 - 150 mm
Conexões pneumáticas: 1/4" NPT
Conexão do manômetro: 1/8" NPT
Conexão elétrica: 1/2" NPT
Grau de Proteção: IP66
Classificação de Área: Exd IIC T6
Temperatura de Operação: -20°C a 70°C
Linearidade: +/-2% (FS)
Histerese: 1% (FS)
Sensibilidade: +/-0.5% (FS)
Repetibilidade: +/-0.5% (FS)
Consumo de Ar: 03 LPM (Aliment. = 1,4kgf/cm²,20psi)
Vazão; 80 LPM (Aliment. = 1,4kgf/cm²,20psi)
Material: Alumínio Fundido
-- VALE A PENA SABER
Foto real do produto
mA é a unidade de corrente ( miliamperagem);
kgf/cm² é a unidade de pressão;
l/min é a unidade para litro por minuto;
Não acompanha ligação, tubos, mangueiras e etc;
-- MAIS INFORMAÇÕES
Peso: 3 Kg
Dimensão: CxLxA 21x28x18
Nota Fiscal Eletrônica
NCM: 8481.20.90
COD: POSIYT1000R000N
CATÁLOGO-PDF
POSICIONADOR ELETROPNEUMÁTICO CONECTIN
O posicionador eletropneumático série yt1000 yt1000r yt1000L yt1000rptm mk1000 mk1000r mk1000L da Conectin é um posicionador analógico com entrada de 4 a 20 mA e dupla ação de ar, com saída de até 7 Bar de pressão.

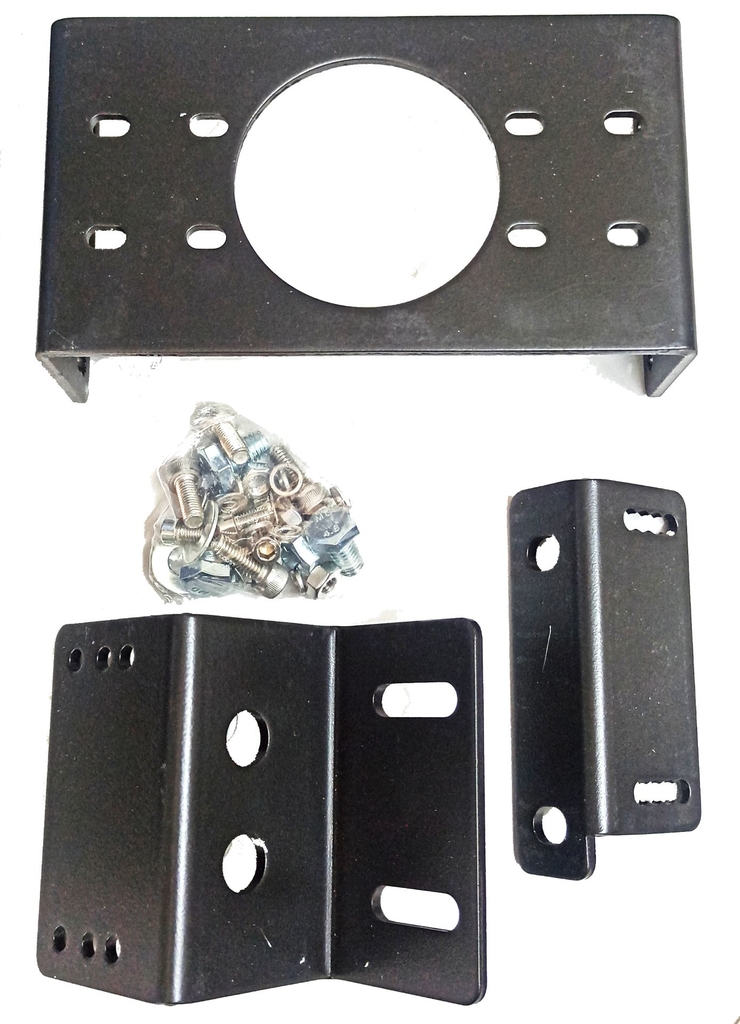

Com um invólucro robusto o yt1000 yt1000r yt1000L yt1000rptm mk1000 mk1000r mk1000L da Conectin em alumínio é um posicionador eletropneumático, yt1000 yt1000r yt1000L yt1000rptm mk1000 mk1000r mk1000L da Conectin pode ser adquirido nas versões YT1000R (rotativo), YT1000RPTM (Com sinal de retorno) ou na versão YT1000L (linear). O posicionador eletropneumático yt1000 yt1000r yt1000L yt1000rptm mk1000 mk1000r mk1000L da Conectin é o equipamento de partida para quem deseja tornar uma válvula pneumática on-off em válvula de controle, recebendo sinais em forma de miliamper (mA) e acionando proporcionalmente conforme corrente enviada. Por exemplo, no modelo rotativo yt1000 yt1000r yt1000rptm mk1000 mk1000r, 4 mA coloca o equipamento em posição inicial em 0°, se gerarmos um sinal de 12 mA levaremos o curso da válvula a 50% ou 45° (metade do curso), com o sinal de 20 mA totalizamos o deslocamento da válvula em 90° (fim do curso). Para a versão linear yt1000 yt1000L mk1000 mk1000L, o deslocamento é feito de forma proporcional conforme curso e réguas disponíveis. Nas duas versões, os equipamentos são fornecidos com suporte para fixação e acessórios, com possibilidade de regulagens básicas (suporte em modelagem universal).
APLICAÇÕES PARA O POSICIONADOR ELETROPNEUMÁTICO CONECTIN
O posicionador eletropneumático série yt1000 yt1000r yt1000L yt1000rptm mk1000 mk1000r mk1000L da Conectin pode ser utilizado em uma série de funções que necessitem do controle de fluidos, tanto para válvulas rotativas como lineares. Aplicações de controle contínuo onde uma válvula automatizada somente com atuador não atende a aplicação já que o movimento on-off não é suficiente para parametrizar a vazão correta para o controle do processo. Neste caso o posicionador eletropneumático yt1000 yt1000r yt1000L yt1000rptm mk1000 mk1000r mk1000L da Conectin entra para cumprir a função de modular a válvula e possibilitar somente a proporção necessária do fluído. Aplicações alimentadas e controladas por vapor, envazadoras, dosadoras entre outras funções são substancialmente melhoradas com a utilização do posicionador eletropneumático yt1000 yt1000r yt1000L yt1000rptm mk1000 mk1000r mk1000L da Conectin. Para a utilização do equipamento faz-se necessário um gerador ou PLC que envie o sinal de entrada de 4 a 20 mA, fazendo assim o acionamento proporcional do posicionador eletropneumático yt1000 yt1000r yt1000L yt1000rptm mk1000 mk1000r mk1000L da Conectin. Em outros tópicos falaremos sobre o posicionador eletropneumático yt1000 yt1000r yt1000L yt1000rptm mk1000 mk1000r mk1000L da Conectin para redes industriais ou protocolo Hart, que oferecem uma série de recursos e diagnósticos de processo, implementando assim a ideologia do trabalho preventivo visando evitar paradas emergenciais.
Se você necessita de posicionador eletropneumático yt1000 yt1000r yt1000L yt1000rptm mk1000 mk1000r mk1000L da Conectin, entre em contato, temos a alternativa correta para sua aplicação.
